民用航空对几何质量的容忍度，在工业领域几乎是最苛刻的。航空发动机叶片、复材蒙皮、机身段等均具有大量自由曲面，仅依靠离散测点无法完整评估型面质量。随着航空制造业数字化转型推进，以三维扫描为核心的三维视觉检测技术逐步替代传统检测方式，实现从单点抽检升级为全型面数字化检测。而如何从纷繁的技术路线和产品参数中做出适配的选型，则直接决定了这项技术能否真正转化为质量收益。
先临天远是先临三维旗下工业计量品牌，深耕高精度三维视觉测量技术多年，形成手持式激光扫描、固定式蓝光扫描、跟踪式激光扫描、自动化智能扫描的完整产品矩阵，凭借全面的产品矩阵，能够应用于民用航空多种零部件生产制造及维修检修的应用中。
一、高精度三维扫描仪在民用航空行业中的应用
1、零部件生产过程中检测应用
1.1、航空发动机叶片检测
民用航空发动机叶片属于民用航空里的核心零部件，其翼型为复杂自由曲面，叶型、厚度、扭曲度、前后缘半径等特征直接决定气动效率，传统样板检测只能定性判断贴合间隙，无法量化全型面偏差；三坐标测量仅能选取少量特征点，容易遗漏局部超差区域。

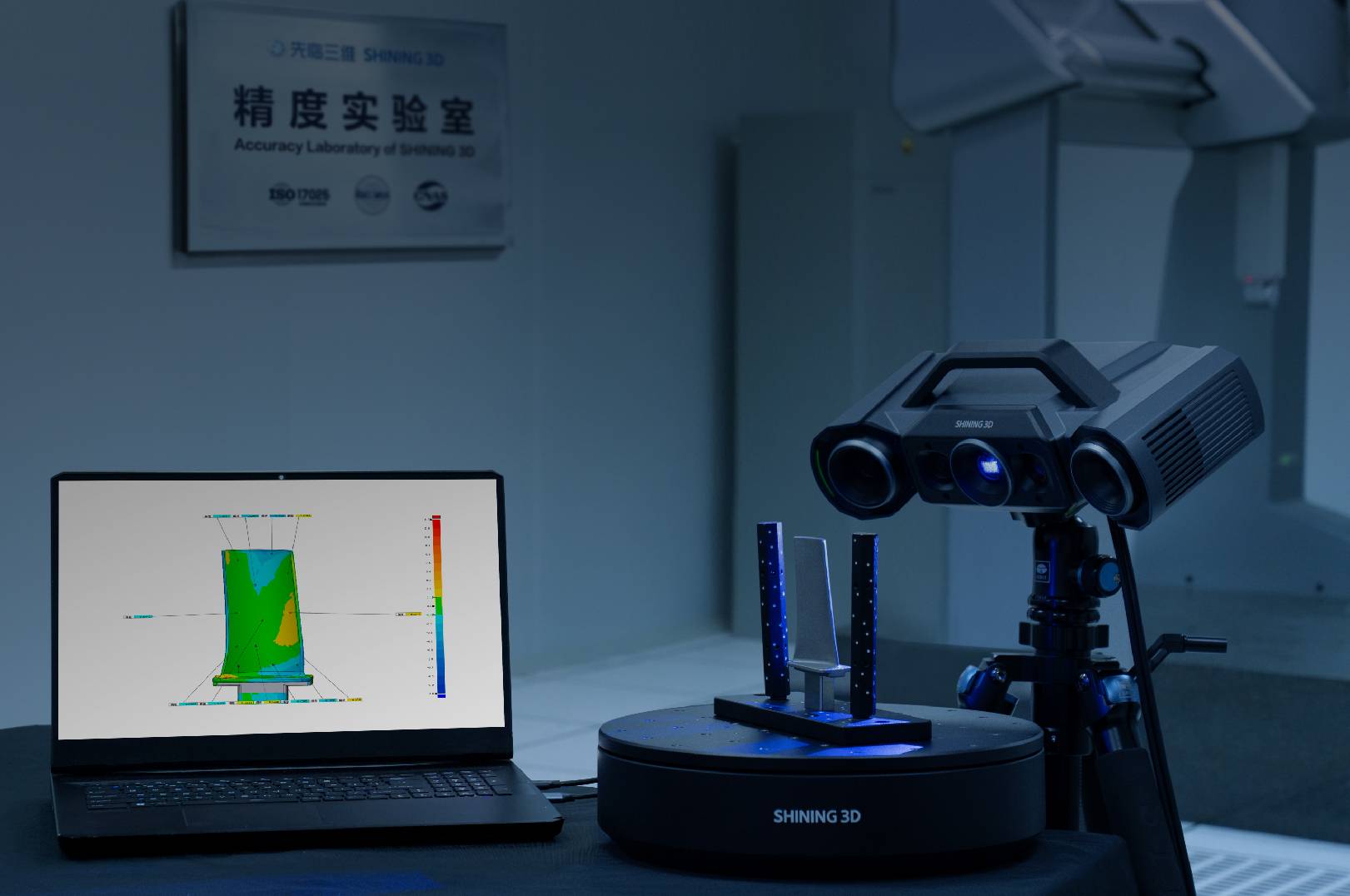

三维扫描可一次性采集叶片完整表面点云，与原始设计数模拟合后，可生成彩色偏差色谱图，直观查看整体形面偏差，同时完成各处点偏差，弦长，前后缘直径等测量，一次扫描即可完成全尺寸检测。
1.2、三维扫描辅助气膜孔加工定位
在涡轮导向叶片的生产过程中，需要加工气膜孔，但是跨厂协作中会存在装夹不一致或铸造基准丢失导致的系统性误差。
使用高精度三维扫描技术，可以完整获取叶片的三维数据，并与设计CAD数模拟合对比，直观查看叶片铸造偏差，计算加工补偿，同时，计算夹具偏差，以此进行气动夹台的位置调整，从而实现精准的加工气膜孔。
1.3、涡轮风扇发动机机匣三维检测
机匣需要与叶片、转子、轴承等核心部件精密配合，任何尺寸偏差（如同轴度、圆度）都会导致装配困难，甚至引发部件摩擦、振动或失效。

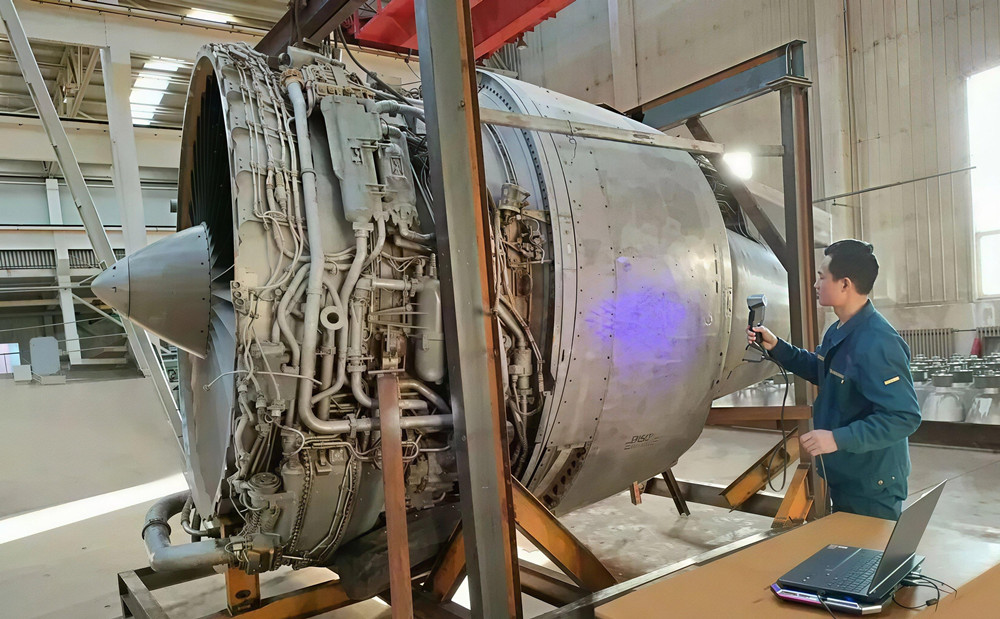

使用高精度三维扫描技术，可以完整获取机匣的三维数据，导入三维检测软件，与CAD设计数模对比，直观查看形变情况，同时可以在软件中测量同轴度等位置度，保障后续正常装配。
这里，笔者只例举了部分零部件的检测应用，能够使用三维扫描进行检测的项目、零部件种类很多，这里没有做一一列举。
2、装配过程中的检测应用
2.1、工装夹具与装配型架验证
航空装配工装、型架、定位夹具是保证机身、机翼对接精度的基础。工装长期使用会发生应力变形、定位销磨损，需要定期计量校验。传统测量手段耗时长，大尺寸型架测量难度大。集成摄影测量的手持式、跟踪式三维扫描仪，可快速检测定位基准、定位孔等，验证工装准确性。
2.2、数字化虚拟装配及装配检测

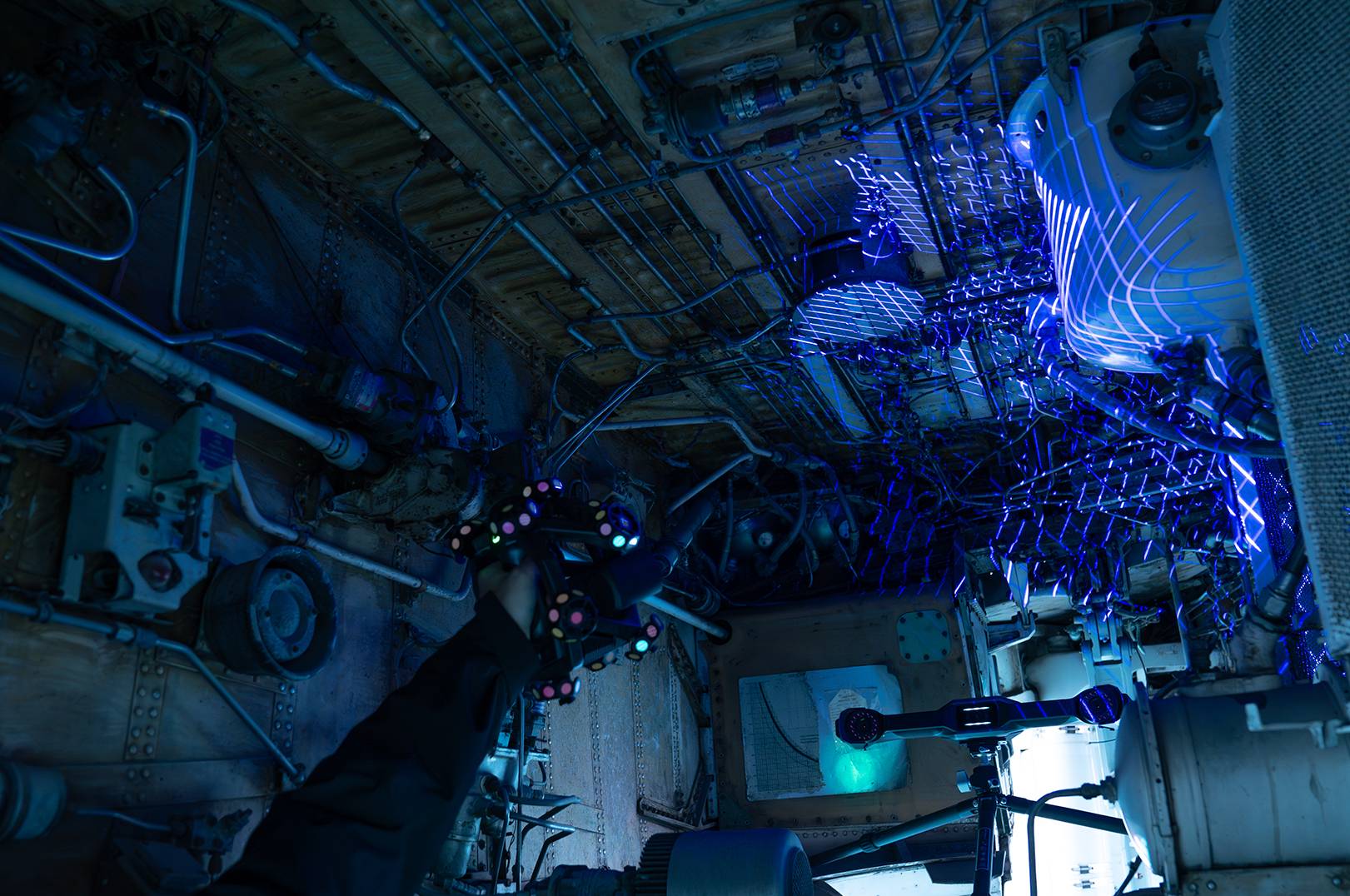

高精度三维扫描可用于虚拟装配，模拟零部件对接间隙，提前发现干涉问题，减少试装迭代次数。同时，装配结束后，可进行完整的三维扫描，检测是否有错漏装现象，特别是航空发动机，十分复杂，通过三维扫描检测，能够进一步降低风险。
3、维修、检修过程中的测量应用
3.1、非标零部件维修应用
当民用航空器上有零部件损坏，需要维修时，如果都进行返厂维修的话，时间及费用成本较高。通过三维扫描技术进行非标零部件逆向与修复，能够事半功倍。对于无原始图纸的损坏件，扫描获取完整三维数据后进行逆向设计，可以快速生成加工图纸，实现定制化修复。
3.2、民航航空器结构损伤检修

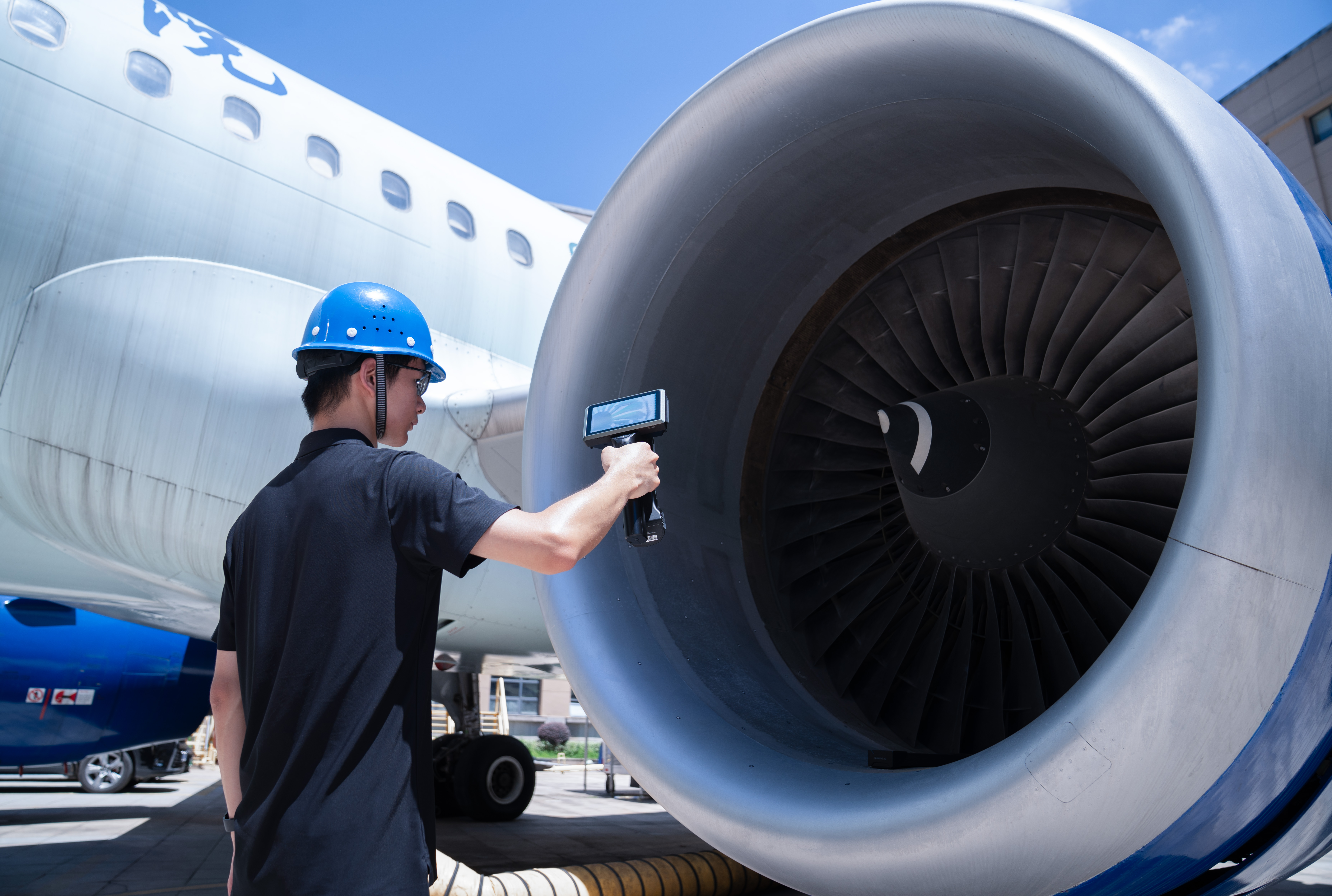

飞机蒙皮、发动机进气道唇口、大翼前缘、平垂尾前缘等部位的凹坑、孔洞、磨损，传统上依赖工程师画网格估算损伤面积，结果高度依赖个人经验且难以数字化留痕。三维扫描获取损伤区域完整点云后，可在软件中直接量化宽度、深度、面积，生成客观的损伤数据报告，支撑放行或维修决策。
二、适用民用航空的高精度三维扫描设备选型推荐

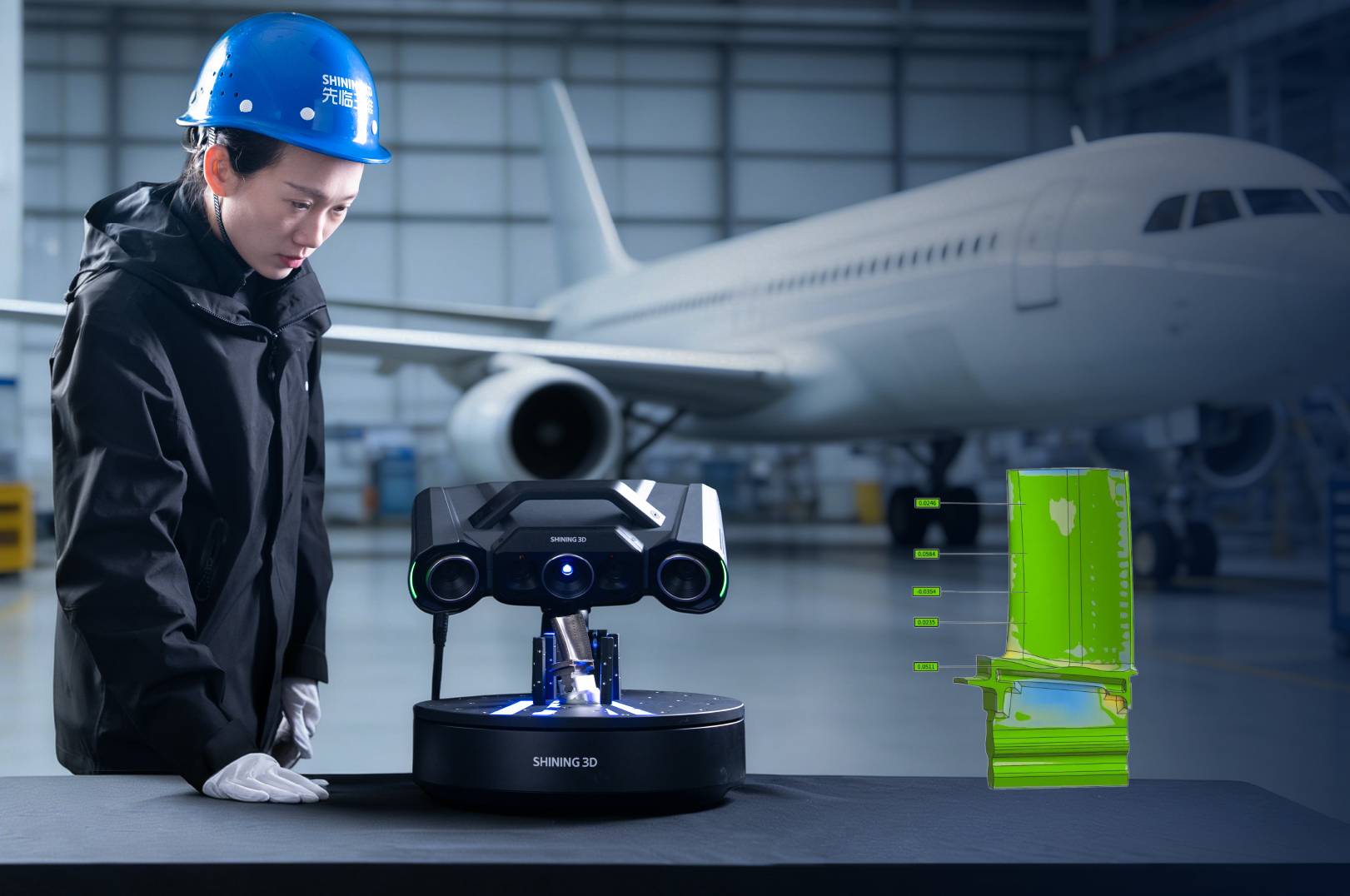

推荐设备一：先临天远OptimScan Q系列计量级高精度蓝光三维扫描仪
适用场景：叶片等小型零部件检测
主要特点：承袭OptimScan系列核心计量基因与细微特征高保真还原为核心优势，精度高达微米级，能够准确还原叶片的完整几何结构。同时，设备集成两组高分辨率扫描模组，支持一键切换双扫描范围，无需手动换镜调焦，能够适配不同尺寸的叶片检测。
推荐设备二：先临天远FreeScan Trak系列跟踪式激光三维扫描系统
适用场景：中大型结构件检测以及装配环节应用
主要特点：作为大范围跟踪式激光三维扫描系统，其核心优势就是无需贴点，特别是针对中大型工件，能够节省大量粘贴、去除标志点的时间。同时，先临天远FreeScan Trak系列设备具有不同的跟踪范围，可根据测量工件的大小，选择不同型号。并且FreeScan Trak系列设备采用的是无线传输，在电脑、扫描仪、跟踪仪之间，均无需连接线缆，扫描过程中，能够自由移动，扫描体验和工作效率均得到了提升。
推荐设备三：先临天远FreeScan系列手持式激光三维扫描仪
适用场景：中大型工件检测及维修、检修应用
主要特点：具有强大的便携性，特别是FreeScan Omni无线一体式手持三维扫描测量仪，采用第三代无线扫描技术，无需电脑，无需电源，一台设备即可完成“三维扫描-数据处理-三维检测”全流程，面对一些机坪巡检场景，十分便携。
同时，在生产环节的一些中大型工件三维检测中，FreeScan系列手持式激光三维扫描仪也具有强大的应用场景。

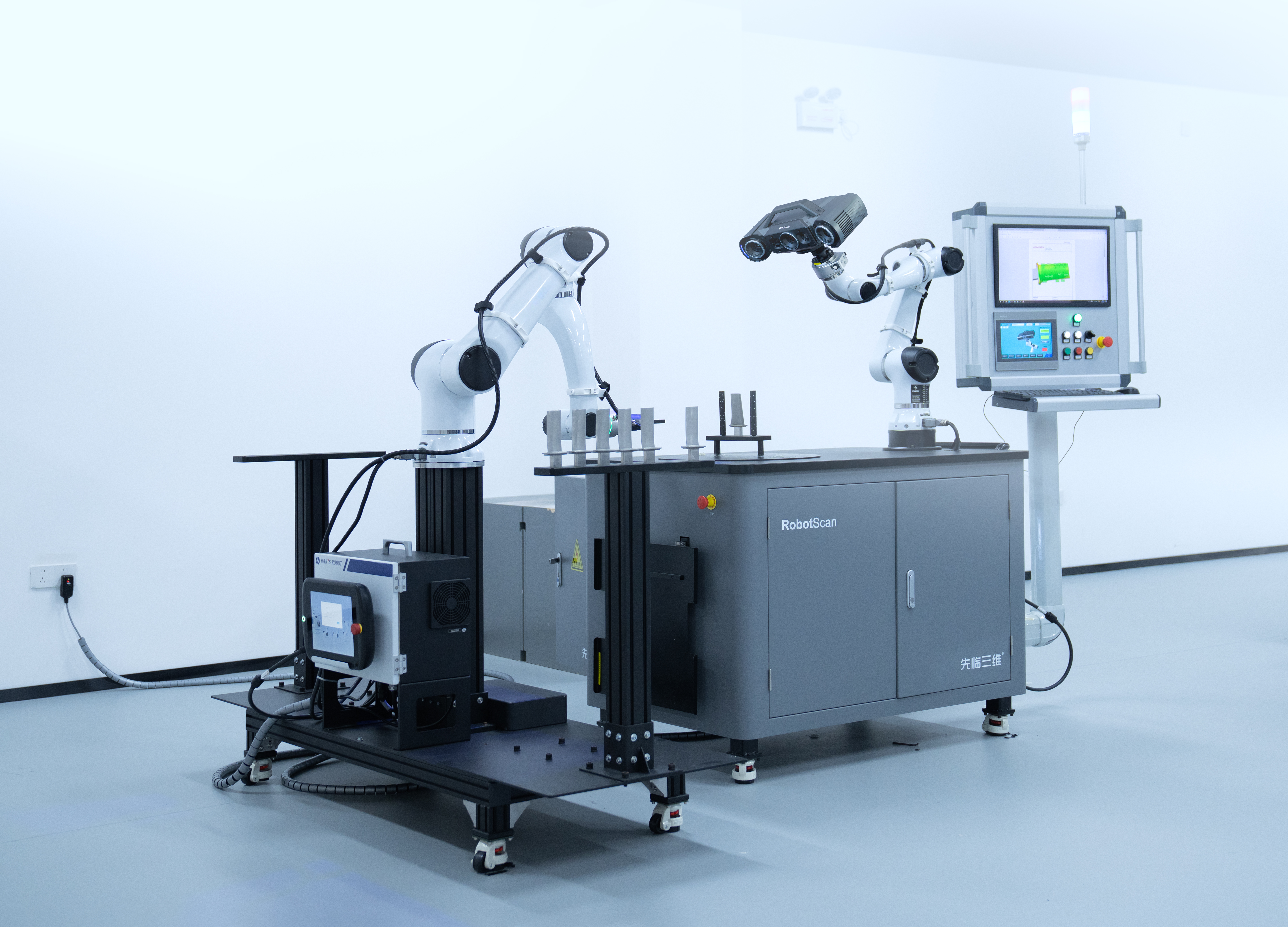

推荐设备四：先临天远RobotScan自动化智能三维检测系统
适用场景：批量化检测以及大型设备自动化检测场景
主要特点：先临天远RobotScan自动化智能三维检测系统可以根据用户实际场景，选择落地式或者桌面式，还可以选择不同的三维扫描仪，包括固定式蓝光、手持式激光、跟踪式激光。另外，先临天远RobotScan自动化智能三维检测系统内相应软件，包括三维扫描软件、自动化控制软件、三维检测软件均为先临三维自主研发，满足国产化应用需求。同时，因为是自主产权的扫描仪和应用软件，所以可以支持方案定制化，可根据用户3D测量需求，提供定制化方案，搭配合适的三维扫描设备，并进行所需检测功能的轻量化定制。
总结
高精度三维视觉检测技术在民用航空行业应用愈发普及，民用航空三维扫描仪选型，需基于测量对象尺寸、公差等级、现场工况等要求综合匹配。通过分层选型，合理搭配固定式蓝光三维扫描、手持式激光三维扫描、跟踪式三维扫描系统，在保障航空产品安全底线的前提下，显著缩短试制周期、降低制造成本，助力民用航空产业高质量发展。
